Главный корпус IO-Link
Цвет: черный
| модель ИД СУПУ |
ИОЛ1А-М12П8-УВ0 |
||
| 材质 Материалы |
Материал корпуса: ПБТ. Материал корпуса разъема: медный сплав; |
||
| Уровень защиты Уровень защиты |
IP67 | ||
| Рабочая температура Рабочая температура |
-25 ~ + 70 ℃ | ||
| Подключи и отключи жизнь Жизненный цикл подключения |
100 раз
100 раз
|
||
| Защита грунта Защита земли |
Да, луженая нержавеющая сталь |
||
| печатная информация Информация для печати |
Корпус имеет УФ-печать, а логотип формы также можно настроить. |
||
| круглый разъем Круглый разъем |
Доступен в черном и зеленом цветах, другие цвета необходимо настроить. |
||
|
Сетевой интерфейс:
Сетевой интерфейс
|
M12, кодировка D, 2 гнездовых разъема
M12, код D, 2 гнезда
|
|
Интерфейс питания:
Сетевой интерфейс
|
M12, L-код, 5-контактный, 1 штекер и XNUMX гнездо
M12, L-код, 5 контактов, 1 мужчина и 1 женщина
|
|
Соединения: порты ввода-вывода
Подключение: порт ввода-вывода
|
M12, код A, 8 гнездовых разъемов. Расстояние между монтажными отверстиями увеличено, адаптируясь к различным Y-образным разъемам, и установка не мешает.
M12, код A, 8 гнезд. Расстояние между отверстиями увеличено, подходит для различных разъемов Y-типа, установка не мешает.
|
|
Табличка для маркировки системы
Доска системной маркировки
|
1 месяцев
1 PCS
|
|
Маркировочная плата ввода-вывода
Доска для маркировки ввода-вывода
|
8 месяцев
8 PCS
|
|
Световой индикатор системы
Индикатор системы
|
4 месяцев
4 PCS
|
|
Индикатор ввода-вывода
IOиндикатор
|
Опционально 8 или 16 шт.
8 шт. или 16 шт.
|
|
Рекомендуемые размеры крепежных винтов
Рекомендуемый размер
крепежный винт
|
GB/T 70.1 M4×30 螺纹规格d=M4ˎ公称长度L=30mm的内六角圆柱头螺钉
GB/T 70.1 M4×30 Спецификация резьбы d=M4ˎНоминальная длина L=30 мм Винт с шестигранной головкой
|
|
Гнездовой разъем M12 с кодом D |
Разъем M12 с L-кодом
M12 L-код, штекер
|
| Номинальное напряжение 250 В Номинальный ток 4 А Номинальное напряжение 250 В Номинальный ток 4 А |
Номинальное напряжение 63В Номинальный ток 16А Номинальное напряжение 63 В Номинальный ток 16 А |
| Гнездовой разъем M12 L-кода M12 L-код, розетка |
M12 A-код, розетка M12 A-код, розетка |
| Номинальное напряжение 63 В Номинальный ток 16 А Номинальное напряжение 63 В Номинальный ток 16 А |
Номинальное напряжение 60 В Номинальный ток 4 А Номинальное напряжение 60 В Номинальный ток 4 А |
|

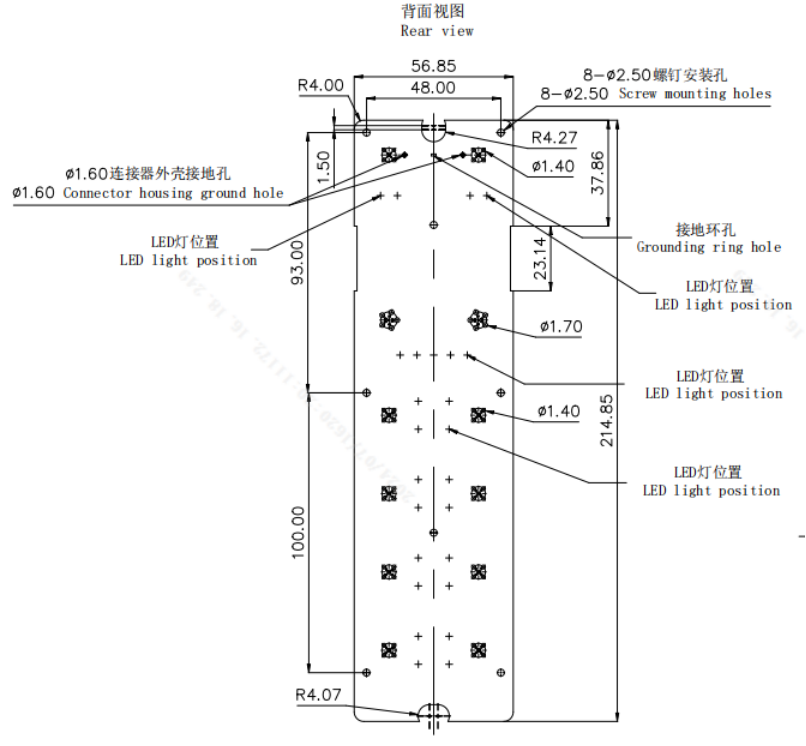

Рекомендуемая толщина печатной платы
Рекомендуемая толщина печатной платы
|
Высота между задней частью печатной платы и нижним краем корпуса
Высота задней части печатной платы и нижнего края корпуса
|
Рекомендуемая высота компонентов
Рекомендуемая высота компонента
|
| 1 мм | 6 мм | 4 мм |
| 1.6 мм | 5.4 мм | 3.4 мм |
|
На основной станции используется клеевой наполнитель: за печатной платой залита черная эпоксидная смола.
Эпоксидная смола, используемая в станции устройства: черная эпоксидная смола заливается после платы печатной платы.
|
|
Примечание. Рекомендуемый размер крепежных винтов — крестообразная круглая головка ST2.2*10.0.
Примечание. Рекомендуемый размер крепежного винта — крестообразный с круглой головкой ST2.2*10.0.
|
