Číslo produktu |
SPDB120 2x35-5x16-4x10 | ||
| Okablowanie Metoda połączenia |
Okablowanie śrubowe | ||
| metoda instalacji Montowanie |
Montaż DIN 35 mm/montaż śrubowy | ||
| stopień ochrony Poziom ochrony |
IP20 | ||
| Temperatura pracy Temperatura pracy |
-40 ° C ~ + 105 ° C | ||
|

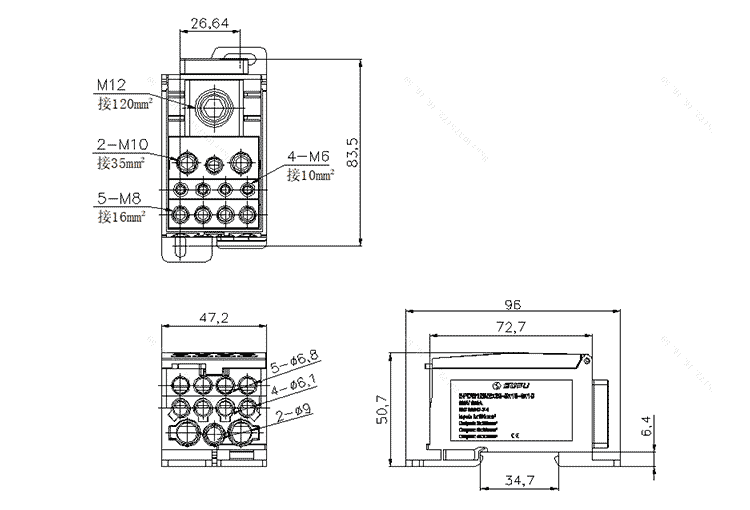

Szerokość |
47.2 | ||
| 高度 Wysokość |
50.7 | ||
| Głębokość Montowanie |
96 | ||
| Prąd znamionowy Prąd znamionowy |
690A |
| Napięcie znamionowe Napięcie znamionowe |
250V |
| poziom zanieczyszczenia Stopień zanieczyszczenia |
3 |
| Znamionowe napięcie impulsowe Znamionowe napięcie impulsowe |
2.5 |
| Prąd zwarciowy (wartość szczytowa) Prąd zwarcia |
51 |
| Prąd zwarciowy> 1S Prąd zwarcia |
24.5 |
| A | B | C | |
| Liczba punktów okablowania zacisków wejściowych Punkty połączeń terminalowych |
1 |
/ |
/ |
| Pole przekroju drutu Przekrój przewodu |
35-120 |
/ | / |
| Znamionowy moment obrotowy (Nm) Znamionowy moment obrotowy |
19 |
/ | / |
| Specyfikacje śrub zaciskanych Specyfikacje śrub |
M12 | / | / |
| Długość ściągania izolacji Długość zdzierania |
27-29 | / | / |
| Rozmiar klucza sześciokątnego Wymiary klucza imbusowego |
SK-S 6.0 | / | / |
| A | B | C | |
| Liczba punktów podłączenia zacisków wyjściowych Punkty połączeń terminalowych |
2 |
5 |
4 |
| Pole przekroju drutu Przekrój przewodu |
2.5-35 |
2.5-16 | 2.5-10 |
| Znamionowy moment obrotowy (Nm) Znamionowy moment obrotowy |
3.5 |
3 | 2.5 |
| Specyfikacje śrub zaciskanych Specyfikacje śrub |
M10 | M8 | M6 |
| Długość ściągania izolacji Długość zdzierania |
10-12 | 10-12 | 10-12 |
| Rozmiar klucza sześciokątnego Wymiary klucza imbusowego |
SK-S 5.0 | SK-S 4.0 | SK-S 3.0 |
| Materiał izolacyjny Materiał izolacyjny |
PA66 |
| Grupa materiałów izolacyjnych Grupa materiałów izolacyjnych |
ⅰ |
| Stopień trudnopalności, zgodny z UL94 Klasa trudnopalności, zgodność z normą UL94 |
UL94V-0 |
| Materiał przewodnika Materiał styków |
Stop miedzi |
| Poszycie powierzchni przewodnika Charakterystyka powierzchni |
Sn, platerowany |
| Ikona uwierzytelniania Certyfikat |
 |
||
| Numer certyfikatu UL plik UL nr. |
|||
| Numer certyfikatu VDE Nr VDE |
|||
| Numer certyfikatu TUV Nr TUV |
|||
