modelo |
SPDB70-16/8x16 | ||
| Alambrado método de conexión |
Cableado de pernos | ||
| Metodo de instalacion Montaje |
Montaje DIN de 35 mm/montaje con tornillos | ||
| Grado de protección Nivel de protección |
IP20 | ||
| Temperatura de trabajo temperatura de trabajo |
-40 ° C ~ + 105 ° C | ||
|

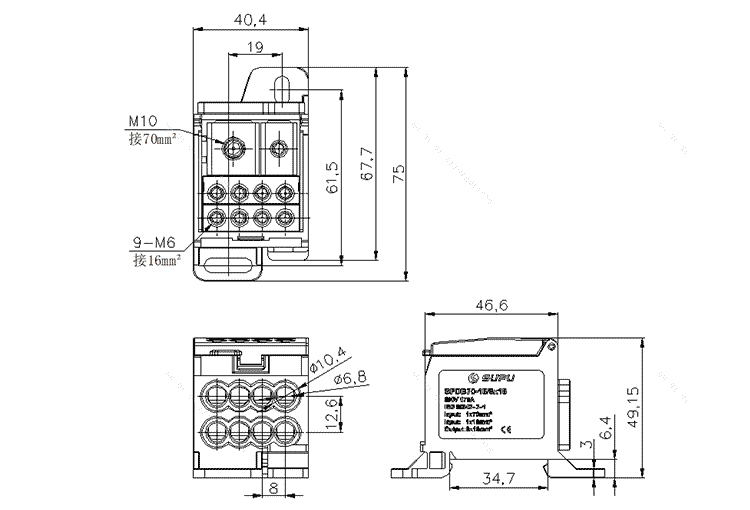

Ancho |
40.4 | ||
| 高度 Altura |
49.15 | ||
| Profundidad Montaje |
75 | ||
| Corriente nominal Calificación actual |
690A |
| Tensión nominal Tensión nominal |
175V |
| nivel de contaminación Grado de contaminación |
3 |
| Tensión nominal de impulso Tensión de impulso nominal |
2.5 |
| Corriente de cortocircuito (valor pico) Corriente de cortocircuito |
30 |
| Corriente de cortocircuito > 1S Corriente de cortocircuito |
11.8 |
| A | B | C | |
| Número de puntos de cableado del terminal de entrada Puntos de conexión de terminales |
1 |
1 |
/ |
| Área de la sección transversal del cable Sección del conductor |
16 - 70 |
6 - 16 | / |
| Par nominal (Nm) Par nominal |
5 |
3 | / |
| Especificaciones del tornillo de engarce Especificaciones de los tornillos |
M10 | M6 | / |
| Longitud de pelado Longitud de pelado |
15 - 16 | 9 - 12 | / |
| Tamaño de llave hexagonal Dimensiones de la llave Allen |
SK-S 5.0 | SK-S 3.0 | / |
| A | B | C | |
| Número de puntos de conexión del terminal de salida Puntos de conexión de terminales |
8 |
/ |
/ |
| Área de la sección transversal del cable Sección del conductor |
2.5 - 16 |
/ | / |
| Par nominal (Nm) Par nominal |
3 |
/ | / |
| Especificaciones del tornillo de engarce Especificaciones de los tornillos |
M6 | / | / |
| Longitud de pelado Longitud de pelado |
10 - 12 | / | / |
| Tamaño de llave hexagonal Dimensiones de la llave Allen |
SK-S 3.0 | / | / |
| Material aislante El material de aislamiento |
PA66 |
| Grupo de materiales de aislamiento Grupo de materiales de aislamiento |
ⅰ |
| Grado ignífugo, en línea con UL94 Grado ignífugo, conformidad con UL94 |
UL94V-0 |
| material conductor Material de contacto |
Aleación de cobre |
| Recubrimiento de la superficie del conductor Características de la superficie |
Sn, Chapado |
| Icono de autenticación Certificado |
 |
||
| Número de certificado UL N.° de archivo UL |
|||
| Número de certificado VDE Nº VDE |
|||
| Número de certificado TUV TÜV No. |
|||
